HYDRAULISCHE VERDELER 4SEK 40L 12V + CONTROL starterset

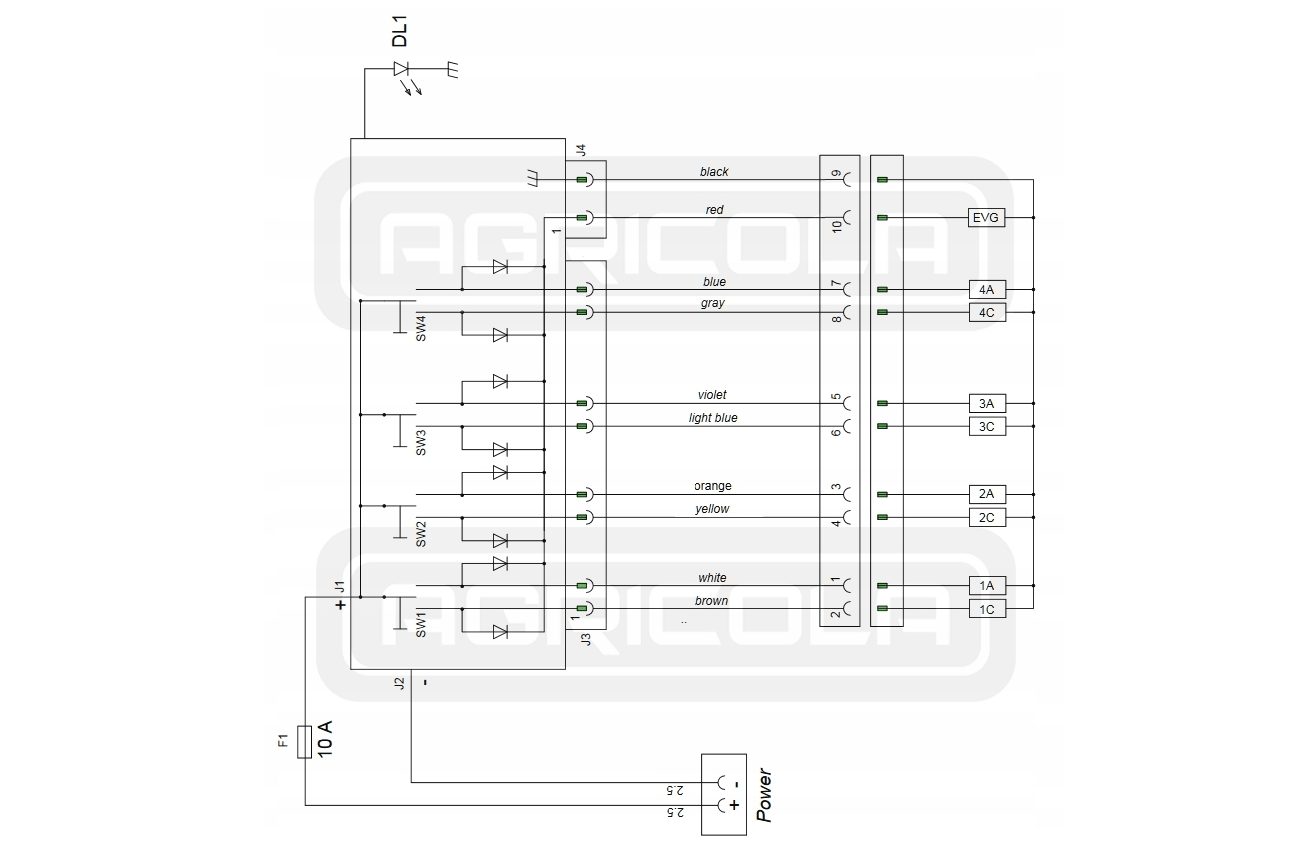

4-delig hydraulisch spruitstuk, 40 l/min, elektrisch bediend, 12 V, meegeleverd met bedieningspaneel en kabelboom Producteigenschappen 4-delig hydraulisch spruitstuk, 40 l/min, elektrisch bestuurd, 12 V, meegeleverd met bedieningspaneel en kabelboom Toepassing: Het wordt veel gebruikt in hydraulische systemen in de landbouw, tuinbouw, bosbouw, bouw en algemeen bekende industrieën. Distributeur is aangepast aan verschillende soorten machines, zoals: landbouwmachines, tractoren, spuitmachines, draaiers, cyclops, HDS-laders, bouwmachines, laders, graafmachines, veegmachines, industriële machines en andere apparatuur met een hydraulisch systeem. Met het bedieningspaneel kunt u vier secties bedienen in een elektrisch bediende hydraulische verdeler. Een set kabels waarmee de elektrische aansluiting van de verdeler op de centrale unit mogelijk is. Technische gegevens. De set bevat een splitter, een bedieningspaneel met een set kabels en een stekker. Aanbevolen oliestroom in het systeem: 0 - 40 l/min. Besturingsvoorbeeld: vier dubbelwerkende aandrijvingen. Mogelijkheid tot seriële aansluiting op het bestaande systeem (drukmof vereist). Controle: Alle schuifregelaars met drie standen (1 - 0 - 2) zijn veerbelast, d.w.z. h. ze keren automatisch terug naar de neutrale positie nadat de stroomvoorziening is uitgeschakeld. Terwijl de zuiger in de neutrale stand (0) staat, stroomt de olie ongehinderd door de verdeler in het retourkanaal, de pomp werkt dan drukloos en wordt gelost. Het werkingsprincipe van de schuif: neutrale stand 0 (de stroomtoevoer naar beide spoelen is onderbroken) de zuigerstang van de actuator staat stil - de olie loopt naar de overloop. Werkpositie 1 (de toevoer is alleen naar de eerste spoel), de zuigerstang van de actuator schuift uit. Werkpositie 2 (de toevoer gaat alleen naar de tweede spoel), de zuigerstang van de actuator trekt zich terug. Aan de rechterkant ziet u het hydraulische schema van de verdeler: ALGEMENE INFORMATIE ELEKTRISCHE VERKOOPPARTNER: Elektriciteit: Voeding Gelijkstroom (DC) 12V ----------------------------------------------------------- ------------------------------- Aansluiting: Pompinlaat (P1, P2): BSP 1/2'' binnendraad Retour naar tank (T1, T2): BSP 1/2'' binnendraad Delen (A1, A2, A3, A4; B1, B2, B3, B4): BSP 3/8'' binnendraad Serieaansluiting (N): BSP 1/2" female thread ----------------------------------------------------------------- ---------------------------------- Pressure range: Maximum supply pressure: 250 bar Maximale druk op de retourleiding: 50 bar Maximale druk op de secties: 300 bar De overdrukklep is in de fabriek ingesteld op 180 bar ± 30 bar. Het wordt aanbevolen om vóór de inbedrijfstelling de juiste druk in te stellen. Mogelijkheid tot onafhankelijke aanpassing, volledige rotatieverandering met 30 bar. -------------------------------------------- Door AGRICOLA aanbevolen oliesoorten: Zeldzame kwaliteitsolie: LOTOS AGROL BOXOL 26 Een dikkere kwaliteitsolie: FUCHS AGROFARM HYDRATEC HVI 46 ---------------------------------------------------------- ------------------------------- Aanbevolen olietemperatuurbereik: Toegestane omgevingstemperatuur: -40 C tot +60 C Toegestane olietemperatuur: -15 C tot +80 C ALGEMENE INFORMATIE BEDIENINGSPANEEL: Alle aan/uit-schakelaars met automatische centrering (1-0-2) zonder vergrendeling. Elk paneel wordt compleet verkocht met een twee meter lange voedingskabel en een gecombineerde vier meter lange kabel met connectoren die het paneel verbindt met de splitter. (claxon, signaallampje) of de spoel van het overdrukventiel (CETOP-verdeler) of om de pomp via een relais in te schakelen.
