NIVEAUSYSTEM MC-1D LASERSENSOR FÜR DOZER Set Baumaschinen Vermessung Bulldozer Bagger Radlader
Karte · 1–3 Werktage
Endpreis · zzgl. Versand · gem. § 19 UStG ohne USt.-Ausweis
Produktinformationen
- Versandgewicht
- 31,00 kg
- Artikelnummer
- HT-15011
NIVEAU-MASCHINENBETRIEBSTEUERUNGSSYSTEM MC-1D-SYSTEM ZUM ARBEITEN MIT LASERNIVELLER Hauptmerkmale Universelle Lösung für viele Maschinentypen: (Planierraupen, Bagger, Baggerlader) Schnellere Arbeit, höhere Produktivität: Die Maschine kann mehr in der gleichen Zeit erledigen Erhöhte Arbeitsgenauigkeit Materialeinsparungen: durch genauere Nivellierung der Oberfläche Die einfachste Lösung für die Maschinensteuerung: einfache, intuitive Bedienung Einfache und schnelle Installation: Montage/Demontage von Sensoren von der Maschine, Möglichkeit der einfachen Übertragung auf eine andere Maschine Kein Nacharbeiten, kein Graben: weniger Risiko menschlicher Fehler Zeitersparnis: weniger indirekte Messungen, weniger Kontrollen während der Arbeit (Arbeiten können kontinuierlich überprüft werden, ohne die Kabine zu verlassen) Kontrolle der Arbeit in der Fahrerkabine: Signalübertragung an das Kabinendisplay (MC-RD1) Messlösung - Nivel System MC-1D Nivel System MC-1D ist ein Lasersystem zur Steuerung des Betriebs von Baumaschinen
Produktmerkmale
- NIVEAU-MASCHINENBETRIEBSTEUERUNGSSYSTEM MC-1D-SYSTEM ZUM ARBEITEN MIT LASERNIVELLER Hauptmerkmale Universelle Lösung für viele Maschinentypen: (Planierraupen, Bagger, Baggerlader) Schnellere Arbeit, höhere Produktivität: Die Maschine kann mehr in der gleichen Zeit erledigen Erhöhte Arbeitsgenauigkeit Materialeinsparungen: durch genauere Nivellierung der Oberfläche Die einfachste Lösung für die Maschinensteuerung: einfache, intuitive Bedienung Einfache und schnelle Installation: Montage/Demontage von Sensoren von der Maschine, Möglichkeit der einfachen Übertragung auf eine andere Maschine Kein Nacharbeiten, kein Graben: weniger Risiko menschlicher Fehler Zeitersparnis: weniger indirekte Messungen, weniger Kontrollen während der Arbeit (Arbeiten können kontinuierlich überprüft werden, ohne die Kabine zu verlassen) Kontrolle der Arbeit in der Fahrerkabine: Signalübertragung an das Kabinendisplay (MC-RD1) Messlösung - Nivel System MC-1D Nivel System MC-1D ist ein Lasersystem zur Steuerung des Betriebs von Baumaschinen
- Das System besteht aus einem Lasersensor, der ein Signal vom Lasernivellier empfängt und den Bediener mittels LED-Anzeigen über die aktuelle Höhe informiert, auf die das Arbeitselement (Löffel, Schaufel) eingestellt werden soll
- Diese Informationen werden auch auf dem Kabinenempfänger (RD-1MC) angezeigt, der als Display fungiert
- Mit dem so konfigurierten Set können Sie Erdarbeiten schnell und effizient durchführen, ohne graben und Kontrollmessungen durchführen zu müssen
- Bei Erdarbeiten mit Maschinen besteht ein Nivellierungsproblem
- Zuvor waren in diesen Prozess zusätzliche Personen für Messungen (oder Vermessungsteams) eingebunden
- Mit der Lasertechnologie lässt sich dieser Prozess automatisieren, vereinfachen und verkürzen, wodurch die Arbeit in jeder Phase einfacher und schneller wird

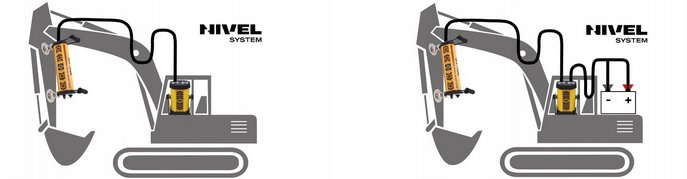

- Bei dieser Lösung kann das elektronische System des Lasers dank des am Baggerarm installierten Sensors die Höhe und Neigung des Aushubs steuern
- Die Arbeit ist präziser und schneller

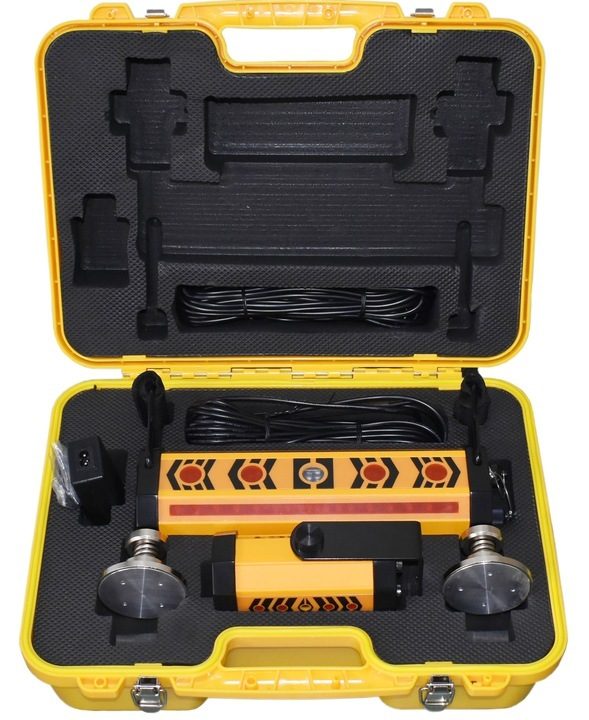

- Beim Nivel System MC-1D handelt es sich um ein fertiges mobiles Set, der Aufbau stellt kein Problem dar und kann vom Maschinenbediener unmittelbar vor dem Nivellieren durchgeführt werden; Nach getaner Arbeit können die Elemente in einen Koffer gelegt werden

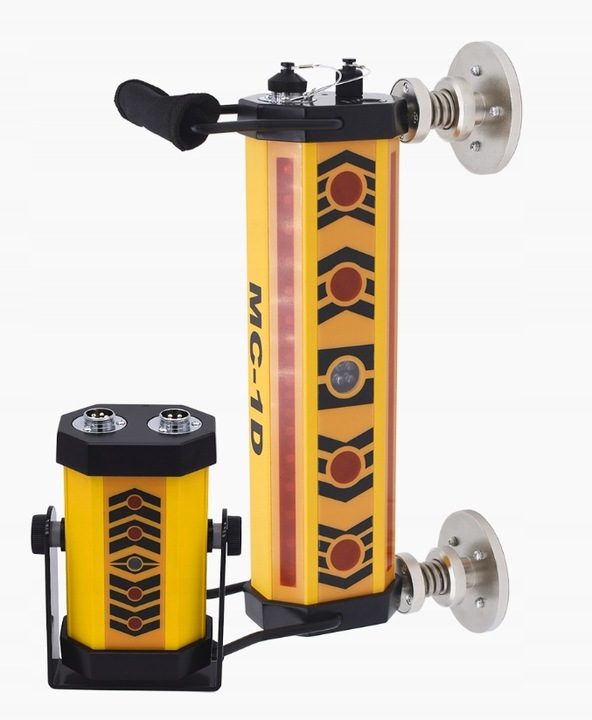

- Der Lasersensor MC-1D wird mit starken Magneten an der Maschine befestigt
- Eine helle und gut ablesbare LED-Anzeige am Sensor zeigt dem Bediener jederzeit an, ob er die Schaufel absenken oder anheben muss
- Darüber hinaus verfügt der MC-1D über die Möglichkeit, über ein Kabel ein Signal an den MC-RC1-Empfänger zu übertragen, der (als Display in der Kabine) den Bediener über die aktuelle Position von Schaufel und Schild informiert – dies ist wichtig, wenn die Betriebsbedingungen es dem Bediener nicht ermöglichen, den MC-1D-Sensor zu beobachten
- Ist auf der Ebene die gewünschte Neigung eingestellt, kann der Bediener diese anhand der Sensorwerte erreichen, ohne Messen, ohne Neuberechnung und ohne Fehlerrisiko – und vor allem viel schneller! Wie funktioniert das Lasersystem Nivel System MC-1D? Die Wasserwaage sendet einen für das Auge unsichtbaren Laserstrahl aus, der vom MC-1D-Sensor empfangen wird
- Der Strahl rotiert mit einer Geschwindigkeit von mehreren hundert U/min um eine vertikale oder geneigte Achse und erzeugt dabei eine horizontale oder geneigte Ebene in eine oder zwei Richtungen
- Diese Ebene (die am Laser-Bedienpult präzise eingestellt werden kann) ist die Referenzebene für den an der Maschine installierten Sensor
- Während des Grabens beobachtet der Bediener die farbigen Diodenwerte an den Sensoren
- Sie zeigen die aktuelle Position des Löffels relativ zur Referenzebene an und geben einfache Meldungen aus: „Löffel oder Löffel absenken“, „Löffel oder Löffel anheben“, „Mehr nach oben“
- Über den Nivel System MC-RC1-Empfänger werden diese Informationen auch im Fahrerhaus angezeigt
- Das System besteht aus einem Lasersensor, der ein Signal vom Lasernivellier empfängt und den Bediener über LED-Anzeigen über die aktuelle Höhe informiert, auf die er das Arbeitselement (Schaufel, Schild) einstellen soll
- Diese Informationen werden auch auf dem Kabinenempfänger (RD-1MC) angezeigt, der als Display fungiert
- Mit dem so konfigurierten Set können Sie Erdarbeiten schnell und effizient durchführen, ohne graben und Kontrollmessungen durchführen zu müssen
- Zusammenarbeit mit Rotstrahl-Niveaus
- Universelle Lösung! Das System arbeitet mit Lasernivellieren, die mit einem roten Strahl rotieren
- Die Wasserwaage wird in der Straßen-, Spielplatz-, Quadrat-(Rand-)Achse eingestellt, sodass Sie eine Ebene mit Neigung bestimmen können, ohne den Laser bewegen zu müssen
- Nivel-Systemebenen ermöglichen es dem Maschinenbediener, die Geräteeinstellungen mithilfe der Fernbedienung aus der Ferne zu ändern
- Erdarbeiten bestehen oft aus mehreren Phasen (z
- Einebnung des Bodens, Entwässerung, Herstellung von Tragschichten / Verlegen von Zuschlagstoffen (mit unterschiedlichen Fraktionen), Verlegen der Oberfläche
- Die Lasertechnik des Nivel-Systems kann in allen Phasen erfolgreich eingesetzt werden
- Dies macht es viel einfacher, die richtige Dicke der einzelnen Zuschlagstofffraktionen zu erreichen
- Der Einsatz des MC-1D-Sensors am Bagger ermöglicht es dem Bediener, den Aushub mit größerer Genauigkeit vorzubereiten (ohne zu graben)
- In allen Phasen spart das Lasersystem Zeit und Geld Und nach der Umstellung auf die Nivel-System-Lasertechnologie reduziert sich die Betriebszeit um mindestens die Hälfte, selbst für die kleinsten Unternehmen
Technische Daten
- Arbeitsmodus
- fein (±10 mm), grob (±20 mm). Strahlempfangsbereich: 25 cm, 360°. Empfangsstrahltyp: Laser (rot). °C Widerstandsklasse: IP 54
- Abmessungen
- 280x280x130mm
- Gewicht
- 5,5 kg
Das Set beinhaltet

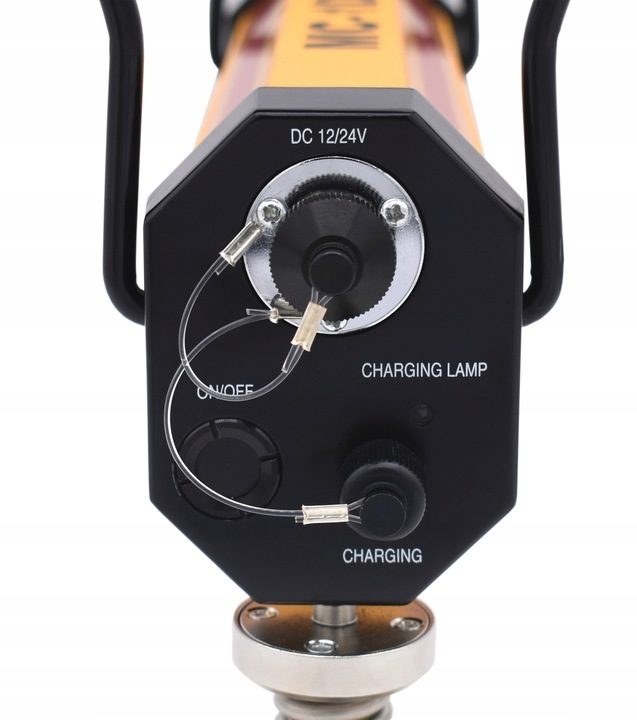

- MC-1D - Maschinensensor mit eingebautem Akku
- 1 Stück. Kabel, das den Sensor mit dem Kabinendisplay verbindet: 1 Stück. Ladegerät: 1 Stück.
