Solaranlage komplett Solarpaket Warmwasser mit Speicher 1650W

Das Set besteht aus 4 monokristallinen Solar 410W-Panels, dem ECO Solar Boost 3,5kW PRO Konverter und einer kompletten 25 Meter langen Verkabelung mit MC4-Steckern auf der einen Seite und Ringkabelschuhen für den Konverter auf der anderen Seite.

Das System ist einfach, es erfordert nur den Anschluss von 4 typischen Photovoltaikmodulen oder der entsprechenden Anzahl anderer und eines Energieempfängers, z.B. Elektroboiler, Fußbodenheizung.

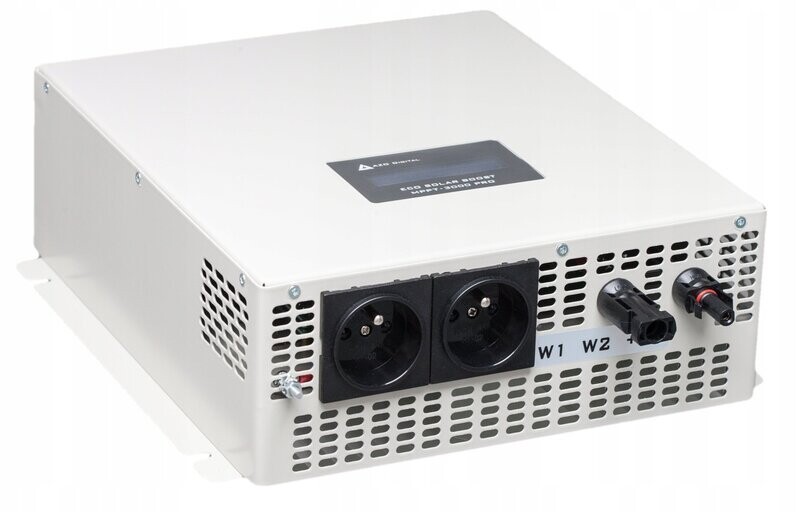

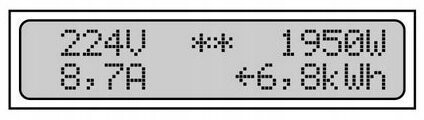

Der Konverter ECO Solar Boost PRO ist mit einem LCD-Display ausgestattet, das den Benutzer über die Parameter der PV-Anlage informiert, wie zum Beispiel:

Spannung der PV-Generatoranlage

Strom, der durch PV-Module erzeugt wird

Ausgangsleistung

Gesamtenergie, die am aktuellen Tag erzeugt wird

am Vortag erzeugte Gesamtenergie

erzeugte Gesamtenergie (gemessen ab dem ersten Einschalten)

Zusätzlich zeigt das Display aktuelle Ereignisse und erkannte Unregelmäßigkeiten in Form von Textnachrichten an.

In Panels erzeugter Gleichstrom, der nicht direkt Heizgeräten zugeführt werden kann, wird im Umrichter in Wechselstrom umgewandelt, der zur Versorgung von Heizgeräten verwendet werden kann.

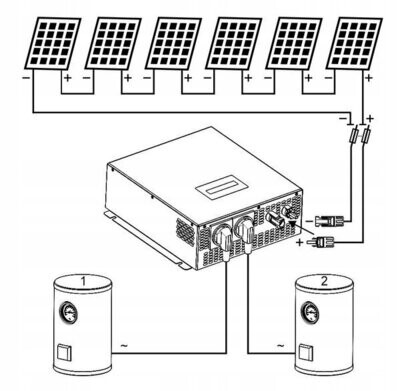

Die maximale Leistung des Systems beträgt 3,5 kW, der Wechselrichter hat einen vorrangigen Ausgang „1“, der immer Spannung führt, und einen abhängigen Ausgang „2“, der eingeschaltet wird, wenn der Ausgang „1“ mit einer geringeren Leistung belastet wird als die von den angeschlossenen PV-Modulen gelieferte Leistung und wird abgeschaltet, wenn die gesamte erzeugte Energie über Ausgang „1“ verbraucht ist.

Dadurch können Sie zwei Heizgeräte anschließen, z.B. zwei Boiler, von denen einer zuerst aufgeheizt wird und der andere, wenn der Thermostat des ersteren keine Energie mehr vom Konverter erhält. Dank der implementierten MPPT-Funktion passt sich der Konverter automatisch an die Leistung des Heizgeräts an und stellt seinen Arbeitspunkt so ein, dass die von der Photovoltaikanlage empfangene Energie maximal ist.

Achtung! Heizgeräte mit elektronischen Reglern können nur von Ausgang Nummer 1 versorgt werden.

DER WECHSELRICHTER WIRD NUR ZUM STROMVERSORGUNG DER HEIZUNGEN VERWENDET.

Konverter PARAMETER:

Eingangsspannung [VDC]: 120 bis 350 (VDC)

Ausgangsspannung [VAC]: 120 bis 350 (VAC)

Maximale Leistung: 3,5 kW

MPPT-Funktion: JA

Anschluss von PV-Modulen: Seriell oder seriell parallel

Spannungsverlauf am Ausgang: Modifizierter Sinus

VAC-Ausgang Nr. 1: Priorität

VAC-Ausgang Nr. 2: Abhängig *

Unter-/Überspannungsschutz: JA

Wärmeschutz: JA

Überlastschutz: JA

Arbeitstemperatur: -25 ° C ~ + 55 ° C

Effizienz: > 96 %

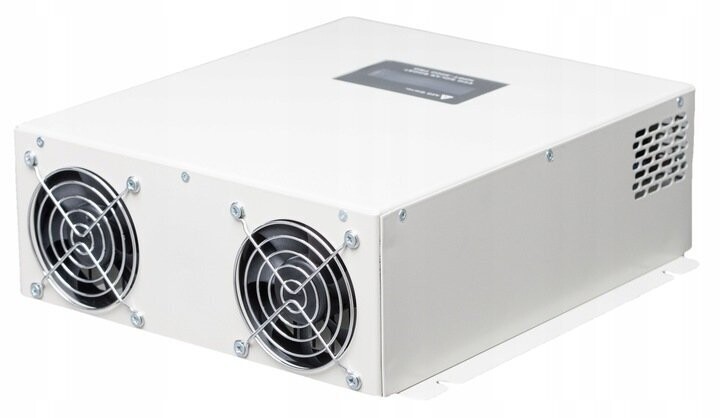

Kühlung: Aktiv

Stromanschluss: MC4-Anschluss

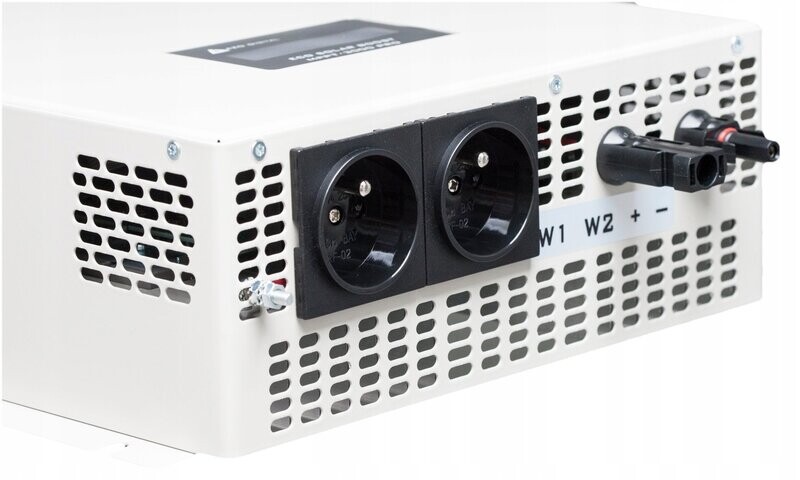

230V Ausgangsbuchse: 2 x E (mit Pin)

Gehäuse: Aluminium

Schutzart (IP): IP21

Abmessungen LxBxH [mm]: 320x272x96

Gewicht [kg]: 4,1 kg

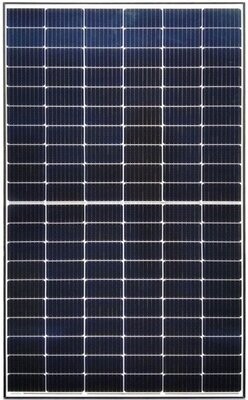

PANELPARAMETER:

Nennleistung Pmax (W): 410

Leistungstoleranz Pmax Maximum: 0 ~ +5

Maximale Spannung Vmp [V]: 31,22

Strom in Nennleistung lmp [A]: 13.06

Leerlaufspannung VOC [V]: 37,34

Kurzschlussschutz [A]: 25

Kurzschlussstrom [A]: 13,7

Modulwirkungsgrad [%]: 20,97

Maximale Betriebsspannung: 1500 VDC

Arbeitstemperatur: -40 °C + 85 °C

Belastung (Schnee / Wind): 5400 Pa / 2400 Pa

Zellen: Mono 182 × 182 mm

Zellenzahl: 108 (54 × 2)

Modulabmessungen [mm]: 1723 × 1133 × 35

Gewicht [kg]: 21,5

Glas: 3,2 mm Glas, gehärtetes Glas

Anschlussdose: IP68

Anschlüsse: MC4-kompatibel

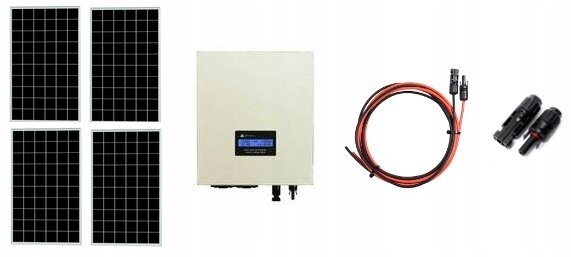

Satz enthält:

4 x Solar 410W-Module

ECO Solar Boost 3,5kW PRO

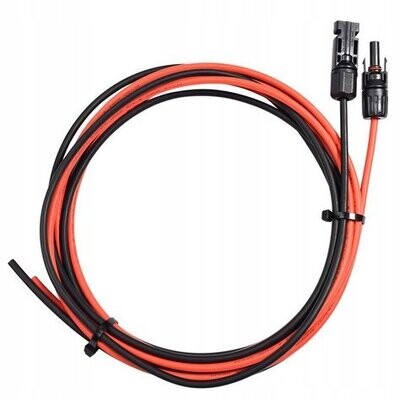

25 Meter Kabelsatz mit Steckern (25 m schwarz + 25 m rot)
