Nivel System NL540DIG + MC-1D WAAGE FÜR Set Baumaschinen Vermessung Bulldozer Bagger Radlader

NL540 DIGITAL

Vielseitigkeit und Modernität, Ebenen, Vertikale, digitale Gefälle, 500 m Reichweite

Automatisierung des Nivelliervorgangs – digitales Nivellieren

Hohe Messgenauigkeit von 1,0 mm/10 m

Arbeitskomfort, roter Laserstrahl, Arbeiten mit digitalen Pisten, LCD-Fernbedienung

Modernes LCD-Display

Sicherer Einsatz über Jahre hinweg, zuverlässiges, bewährtes Design (IP54)

RD700 Digitaler Sensor mit Anzeige der Höhenunterschiede in mm

Abnahmen in der X- und Y-Achse – bis zu 10 %

Automatische Nivellierung

Reichweite 500 m

Batterie mit erhöhter Effizienz – 50 Stunden Arbeit!

Möglichkeit der Zusammenarbeit mit Maschinenbediensystemen (z. B. Baggern)

Sehr hohe Beständigkeit gegen Arbeitsbedingungen im Feld IP54

Das Set beinhaltet:

Richtmaschine NL540 Digital

SJJ32 Stativ

ls24 Laserstab

RD700-Sensor

Nivel System MC-1D Maschinensteuerungssystem

ein reichhaltiges Zubehörset

Steuern Sie den Betrieb der Maschine, arbeiten Sie schneller, genauer und wirtschaftlicher.

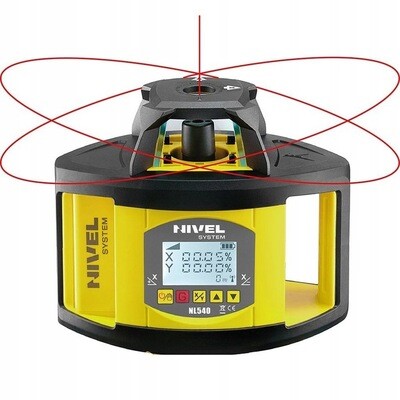

NL540 DIGITAL Laser-Wasserwaage mit LCD-Display

Universelle, schnelle und einfach zu bedienende Ausrüstung für Bauarbeiten (digitale Pisten)

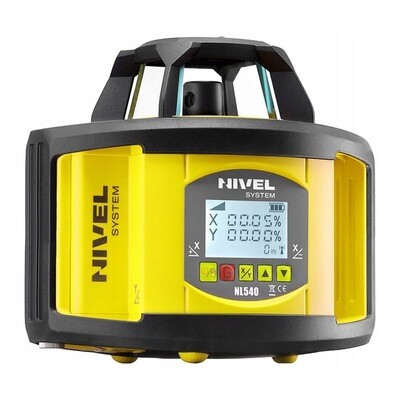

Nivel System NL540 ist ein Mehrzweck-Lasernivelliergerät, das vielseitige allgemeine Anwendungen im Bauwesen ermöglicht. Mit dem Sensor können Arbeiten innerhalb und außerhalb des Gebäudes durchgeführt werden. Die erzeugte Ebene setzt Referenzen für horizontale und vertikale Arbeiten, die Laserebene kann (digital) in eine oder zwei Richtungen geneigt werden. Die Ausrüstung gewährleistet eine hohe Genauigkeit der durchgeführten Arbeiten, auch über große Entfernungen und unter schwierigen Feldbedingungen. Das Gerät ist dank einer intuitiven Benutzeroberfläche mit LCD-Display benutzerfreundlich. Seine Stärken sind Langlebigkeit und Witterungsbeständigkeit sowie effiziente Lithium-Ionen-Batterien, die einen Dauerbetrieb von mehreren Dutzend Stunden im Feld gewährleisten. Dank der intuitiven Benutzeroberfläche und der Möglichkeit der Fernbedienung über eine Fernbedienung mit LCD-Display ist das Gerät benutzerfreundlich.

EINFACHE UND SCHNELLE MESSUNGEN

Die Wasserwaage NL540 verfügt über eine automatische Nivellierfunktion, nach dem Einschalten nivelliert sich das Gerät selbst und ist sofort betriebsbereit. Der erzeugte rote Laserstrahl ist sehr gut sichtbar, wird auf die Wand projiziert und bildet eine Referenzlinie für horizontale oder vertikale Arbeiten. Durch die Arbeit mit einem Sensor und einer Laserlatte erhalten wir ein genaues Nivellierset, die Messungen werden von einer Person durchgeführt. Mit der Scanfunktion können Sie den angezeigten Strahl in einem bestimmten Bereich verengen. Auf diese Weise erhalten wir nur dort eine Referenzlaserlinie, wo wir arbeiten.

UNIVERSELLE ANWENDUNG

Mit der Ausrüstung können Sie sowohl mit horizontalen als auch mit vertikalen Balken arbeiten. Das Flugzeug kann in eine oder zwei Richtungen gekippt werden (digital - LCD), wodurch der Laser beispielsweise zum Gießen von Böden oder zum Nivellieren und Vorbereiten der Oberfläche für Pflastersteine, einen Sportplatz oder eine Straße eingesetzt werden kann, um die Entwässerung zu gewährleisten Wasser entsprechend den vorgesehenen Gefällen. Bei Bauarbeiten kommt ein Laserlot zum Einsatz, bei dem es sich um die Achse der rotatorisch erzeugten Laserebene handelt. Diese Funktionalität gewährleistet eine genaue Ausrichtung des Lasers bei senkrechtem Arbeiten oder beim Verschieben von Punkten (das Lot wird gleichzeitig nach oben und unten angezeigt). Bei Arbeiten im Freien und bei größeren Reichweiten kommt ein Lasersensor zum Einsatz, der die Möglichkeit bietet, ein Signal im Bereich von 500 m (Arbeitsdurchmesser) zu empfangen. Unterschiedliche Rotationsgeschwindigkeiten des Kopfes gewährleisten den Einsatz des Lasers sowohl für Installationsarbeiten innerhalb des Gebäudes, zum Nivellieren im Außenbereich als auch zur Steuerung von Maschinen, bei denen Geschwindigkeiten erforderlich sind (600 U/min).

PRÄZISE UND ZUVERLÄSSIGE AUSRÜSTUNG

Die Wasserwaage basiert auf einem elektronischen Kompensator, der Vibrationen eliminiert und eine präzise Nivellierung der Laserebene gewährleistet. Der elektronische Kompensator ist im Vergleich zum magnetischen Kompensator viel genauer, insbesondere bei Baumessungen, bei denen das Gelände aufgrund des Betriebs schwerer Geräte vibrieren kann. Daher erhalten wir dank des NL540 zuverlässige und genaue Messungen. Das Gerät ist staub- und wasserbeständig und wird durch die Schutzklasse IP54 bestätigt. Darüber hinaus ist der rotierende Kopf mit einem Glaskörper abgedeckt und das Lasergehäuse verfügt über Gummiabdeckungen zum Schutz vor Stoßschäden.

KOMFORTABLE BEDIENUNG

Der NL540 verfügt über ein intuitives Bedienfeld. Die Verwaltung der Funktionen, einschließlich der Eingabe von Inkrementen, erfolgt digital (Werte werden auf einem großen und gut lesbaren LCD-Display angezeigt). Die Laserfunktionen können sowohl über die Platine des Instruments als auch über die Fernbedienung gesteuert werden (die Fernbedienung verfügt auch über ein LCD-Display, auf dem die Betriebsparameter des Instruments angezeigt werden). Die Stromversorgung des Geräts erfolgt über effiziente Lithium-Ionen-Batterien, die... ermöglichen eine Betriebsdauer von ca. 50 Stunden und haben keinen Memory-Effekt (sie werden nicht durch übermäßige Überlastung beschädigt).

VERWENDUNG:

Landnivellierung - Nivellierung

Mauerwerksarbeiten – innen und außen (Fundamente, Wände, Treppen, Estriche, Schalungen)

Pflasterarbeiten – Parkplätze, Einfahrten, Terrassen

Montage- und Endbearbeitungsarbeiten – Montage von Holz- und Aluminiumkonstruktionen, abgehängten Decken, Fliesen

Installationsarbeiten – Leitungslinien markieren, Punkte übertragen

Tischlerarbeiten - Möbel, Gebäude

Gartenarbeit, Landwirtschaft

Maschinenbetriebssteuerung - Lasersysteme

Geländenivellierung, Straßenbau, Parkplatzbau, Pflasterarbeiten

Wir bauen ein Haus mit dem NL540-Laser

Wir richten einen Garten mit dem NL540-Laser ein

Verlegung von Rohrleitungen, Wasser- und Abwasseranlagen mit dem Laser NL540

Sicherer Einsatz über Jahre hinweg

Alles ist mit bloßem Auge zu erkennen – die rote Farbe des Lasers ist so intensiv, dass der auf das Objekt projizierte Strahl im Inneren des Gebäudes auch in einer Entfernung von mehreren Dutzend Metern von der Station deutlich sichtbar ist

Eine noch größere Reichweite – das Arbeiten im offenen Gelände in einer Entfernung von 500 m (Durchmesser) – wird durch einen Lasersensor ermöglicht, der die Nivellierung verbessert und die Genauigkeit erhöht

Schnelle Selbstnivellierung – der Kompensator nivelliert das Instrument schnell und genau, und der Nivellier-„Erschütterungsalarm“ verhindert Fehlmessungen, wenn das Instrument versehentlich angestoßen und nivelliert wird

Ein-Personen-Bedienung – für die Bedienung des Nivelliergeräts und die Bestimmung des Höhenunterschieds ist nur eine Person erforderlich

Alles im Paket – das Wasserwaage wird standardmäßig mit einer Reihe praktischer Zubehörteile zur Unterstützung der Arbeit geliefert (Lasersensor, Laserstabhalter, Fernbedienung, Batterien, Ladegerät, Laserbrille, Laserziel, Transportkoffer)

Arbeiten unter allen Bedingungen – der solide Schutz des rotierenden Kopfes schützt dieses wichtigste Element der Wasserwaage vor mechanischer Beschädigung, und das dichte Gehäuse entspricht der IP54-Norm, sodass Sie bei Regen und Staub arbeiten können

Technische Spezifikationen:

Lichtquelle- roter Laser (635 nm), Klasse 2

Genauigkeit – ± 1,0 mm/10 m

Arbeitsbereich- 500 m (mit Lasersensor)

Ebenenneigung – ± 10 % (X-Achse, Y-Achse), manuell

Scannen- 0-10°-45°-90°-180°

Fernbedienung – ja, mit LCD

Selbstnivellierungsbereich- ± 5°

Stromversorgung – DC 8,4 V (1000 mA), Akku Li-Ion 7,4 V (4000 mAh)

Arbeitszeit- ca. 50 Stunden

Widerstandsklasse- IP54

Betriebstemperaturbereich-20 °C bis +50 °C

Abmessungen- 206 x 206 x 211 mm

Gewicht- 3,0 kg

Lasernivellierung – schneller, genauer und grenzenlos arbeiten

Der NL540 ist sehr einfach und schnell zu bedienen. Stellen Sie es einfach auf ein Stativ, ein Laserregal oder eine andere stabile Unterlage und schalten Sie den Strom ein. Das Gerät nivelliert sich automatisch. Der um seine Achse rotierende Laserkopf der Wasserwaage erzeugt eine perfekt ausgerichtete Laserebene, die mit ihrer Reichweite über 19 Hektar Land abdecken kann. Die Messungen des Höhenunterschieds werden von einer Person mithilfe eines Lasersensors durchgeführt, wobei die Anzeigen auch in der Sonne sichtbar sind. Bei Arbeiten im Inneren eines Gebäudes ist der Einsatz eines Sensors oft nicht erforderlich, da der Laserstrahl sichtbar ist. In diesem Fall können wir ein Laserziel mit Millimeterskala verwenden (im Lieferumfang des Lasers von Nivel System enthalten).

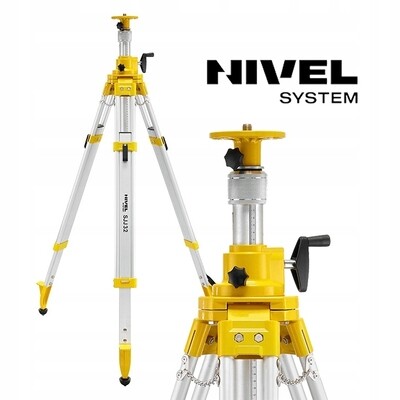

Nivel System Aluminium-Stativ SJJ32

Aluminiumstativ für Arbeiten unter allen Bedingungen. Starke Schutzvorrichtungen (Klemmen) sorgen für höchste Betriebsstabilität.

Mindesthöhe: ca. 1,30 m

Maximale Höhe: ca. 3,20 m

Stativkopf: flach

leicht und langlebig - Aluminiumstative für optische Nivelliergeräte, Baulaser und Theodoliten

Schnellverriegelung der Beine – Exzenterklemmen zum schnellen Ein-/Ausklappen des Stativs

Präzise Höhenverstellung – Aluminiumstative mit Ausleger mit einer maximalen Höhe von 3,2 m für Lasernivelliere

Witterungsbeständig – Aluminiumstative sind witterungsbeständig (Regen, Sonne), zeichnen sich durch eine hohe Widerstandsfähigkeit gegen mechanische Beschädigungen aus und gewährleisten höchste Arbeitspräzision

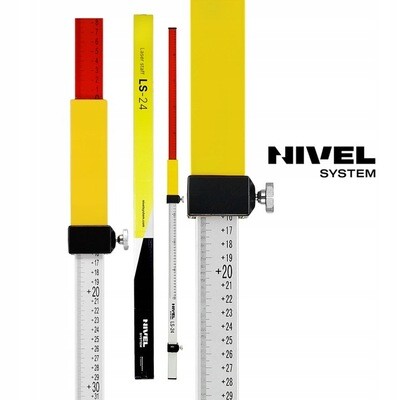

Laserstab Nivel System LS-24 240cm

IDEAL FÜR DIE ARBEIT MIT KREUZLASERN UNTER VERWENDUNG EINES DETEKTORS!

VORTEILE DES LS-24-STAFFES

Ein praktischer und präziser Schieber, an dem Sie Sensoren befestigen.

Farbcodierter Aufnäher. Rot – zu hoch, Silber – zu niedrig.

Solide Aluminiumkonstruktion

Millimeterskala – für höchste Präzision

Länge 240 cm / ca. 130 cm zusammengeklappt

Dank dessen können Sie den Kreuzlinienlaser als Nivelliergerät verwenden

FREIE ABDECKUNG!

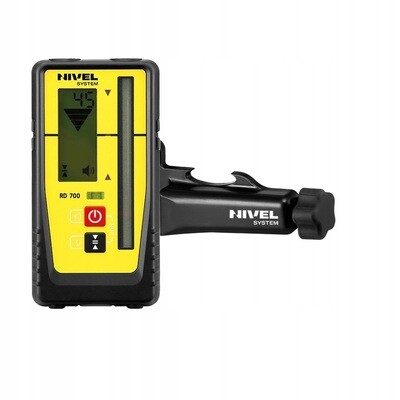

RD700 Digital

Solide Konstruktion

Digitale Anzeige von Höhenunterschieden

Für Rotationslaser mit rotem und grünem Strahl

Großer Laserstrahl-Empfangsbereich über 90-mm-Detektorband

Noch höhere Arbeitsgenauigkeit je nach Bedarf angepasst (±1mm, ±2mm, ±5mm, ±10mm)

Noch bessere Kontrolle über die geleistete Arbeit – der Sensor berechnet und zeigt konkrete Werte des Niveauunterschieds in Millimetern [mm] an

Möglichkeit, die Arbeitseinheit (mm, cm, Zoll) zu ändern

Alles im Blick – großes, gut ablesbares LCD-Display (zweite Anzeige auf der Rückseite des Sensors), zusätzliche LED-Anzeige zum Ablesen aus der Ferne (z. B. bei Ablesung aus der Maschinenkabine)

Tonhöhendifferenz-Pieptöne (verschiedene Lautstärkepegel)

Automatische Abschaltung nach 30 Minuten Inaktivität

Stabile Fixierung am Laserstab mit der Halterung (im Lieferumfang des Sensors enthalten)

Hohe Wasser- und Staubbeständigkeit, bestätigt durch die IP67-Klasse

Geländenivellierung, Straßenbau, Parkplatzbau, Pflasterarbeiten

Erwähnenswert ist, dass der Füllstand wie bei klassischen Messungen eine Referenzbasis für die Steuerung des Maschinenbetriebs sein kann. Durch die Montage des Lasermaschinensensors am Schildmast eines Bulldozers oder Graders oder eines Baggerarms erhält der Bediener die Möglichkeit, die Arbeit in Echtzeit basierend auf den Angaben des Sensors zu steuern. Einfache Eingabeaufforderungen wie „Löffel heben“ oder „Schaufel“, „Senken“ und „Sie befinden sich auf der gewünschten Höhe“ helfen dem Maschinenführer, die Arbeit wie vorgesehen auszuführen. Dies ist ein großer Komfort und sorgt für eine höhere Effizienz, wirkt sich auf die Arbeitssicherheit und Unabhängigkeit aus – der Bediener steuert den Aushub selbst, benötigt keine Unterstützung eines Vermessers, es ist nicht erforderlich, die Leitungen zu spannen oder Pfähle einzuschlagen.

Maschinensteuerungssystem Nivel System MC-1D – perfekte Zusammenarbeit mit NL540 Digital

Universelle Lösung für viele Maschinentypen(Planierraupen, Bagger, Baggerlader)

Schnelleres Arbeiten, höhere Produktivität – die Maschine kann mehr in der gleichen Zeit leisten

Erhöhte Arbeitsgenauigkeit

Materialeinsparungen durch genauere Oberflächenausrichtung

Die einfachste Lösung, den Betrieb von Maschinen zu steuern – einfache, intuitive Bedienung

Einfache und schnelle Installation – Montage/Demontage der Sensoren an der Maschine, Möglichkeit der einfachen Übertragung auf eine andere Maschine

Keine Korrekturen, kein Graben – weniger Risiko menschlicher Fehler

Zeitersparnis – weniger indirekte Messungen, wodurch die Anzahl der Kontrollen während der Arbeit begrenzt wird (die Arbeit kann kontinuierlich überprüft werden, ohne die Kabine zu verlassen)

Steuerung der Arbeit in der Fahrerkabine – Signalübertragung an das Kabinendisplay (MC-RD1)

Messlösung - Nivel System MC-1D

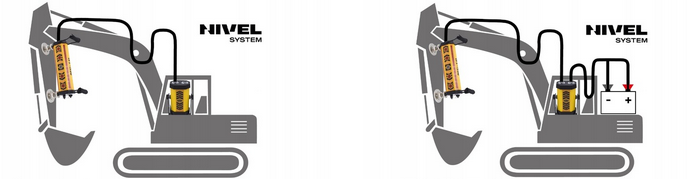

Mit der Lasertechnik lässt sich dieser Prozess automatisieren, vereinfachen und verkürzen, was die Arbeit in jeder Phase erleichtert und beschleunigt. Bei dieser Lösung kann das elektronische System des Lasers dank des am Baggerarm installierten Sensors die Höhe und Neigung des Aushubs steuern. Die Arbeit ist präziser und schneller. Beim Nivel System MC-1D handelt es sich um ein fertiges mobiles Set, der Aufbau stellt kein Problem dar und kann vom Maschinenbediener unmittelbar vor dem Nivellieren durchgeführt werden, nach getaner Arbeit können die Elemente in einen Koffer gesteckt werden.

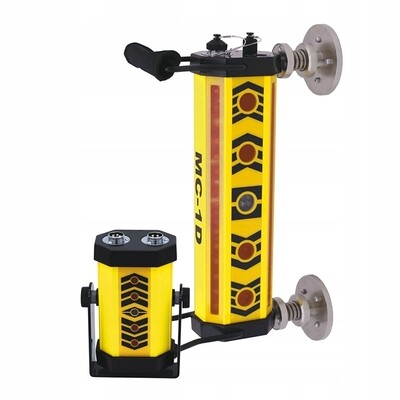

Der Lasersensor MC-1D wird mit starken Magneten an der Maschine befestigt. Eine helle und gut lesbare LED-Anzeige am Sensor zeigt dem Bediener jederzeit an, ob er die Schaufel absenken oder anheben soll. Darüber hinaus verfügt der MC-1D über die Möglichkeit, über ein Kabel ein Signal an den MC-RC1-Empfänger zu übertragen, der (als Display in der Kabine) den Bediener über die aktuelle Position von Schaufel und Schild informiert – das ist wichtig wenn die Betriebsbedingungen den Bediener daran hindern, den MC-1D-Sensor zu beobachten. Ist auf der Ebene die gewünschte Neigung eingestellt, kann der Bediener diese anhand der Sensorwerte erreichen, ohne zu messen, ohne Neuberechnung und ohne Fehlerrisiko – und vor allem viel schneller!

Das System arbeitet mit Lasernivellieren, die mit einem roten Strahl rotieren. Die Wasserwaage wird in der Achse Straße, Spielplatz, Platz (am Rande) eingestellt, sodass Sie eine Ebene mit Neigung bestimmen können, ohne den Laser bewegen zu müssen. Bei Nivel-System-Nivelliergeräten kann der Maschinenbediener die Geräteeinstellungen mithilfe der Fernbedienung aus der Ferne ändern. Erdarbeiten bestehen oft aus mehreren Phasen (z. B. Nivellierung des Bodens, Entwässerung, Herstellung von Tragschichten / Verlegen von Zuschlagstoffen (mit unterschiedlichen Fraktionen), Verlegen der Oberfläche. Die Nivel-System-Lasertechnik kann in allen Phasen erfolgreich eingesetzt werden. Dies erleichtert die Erzielung der richtigen Dicke erheblich der einzelnen Zuschlagstofffraktionen. Der Einsatz des MC-1D-Sensors am Bagger ermöglicht es dem Bediener, den Aushub mit größerer Genauigkeit vorzubereiten (ohne zu graben). In allen Phasen der Arbeit spart das Lasersystem Zeit und Geld. mehr Arbeitstage Und nach der Umstellung auf die Lasertechnologie von Nivel System reduziert sich die Operationszeit um mindestens die Hälfte. Selbst für die kleinsten Unternehmen.

Technische Daten:

Arbeitsmodus: fein (±10 mm), grob (±20 mm)

Strahlempfangsbereich: 25 cm, 360°

Empfangener Strahltyp: Laser (rot)

Befestigung: mit Magneten

Akku: 7,2V NiMh (2500mAh)

Arbeitszeit: 40 Stunden

Ladezeit: 15 Stunden

Betriebstemperaturen:-20 °C bis +50 °C

Widerstandsklasse: IP 54

Abmessungen: 280x280x130mm

Gewicht: 5,5 kg

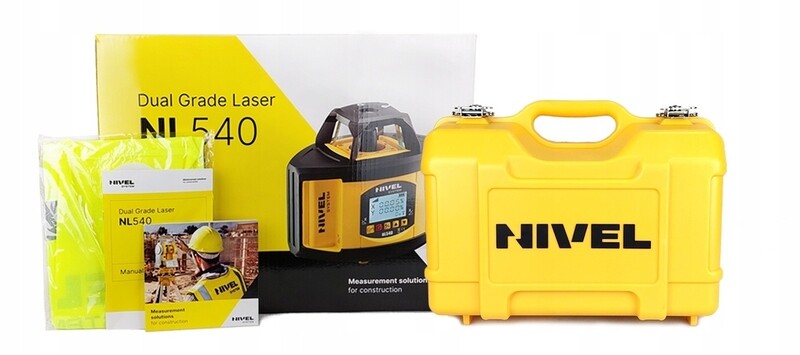

Im Set erhalten Sie:

NL540 DIGITAL - Lasernivelliergerät: 1 Stk

RD700 - Lasersensor: 1 Stk

Fernbedienung: 1 Stk

Lithium-Ionen-Batterien: 1 Satz

CH-6 - Ladegerät: 1 Satz

TR-R - Laserziel: 1 Satz

GL-R - Laserbrille: 1 Satz

Bedienungsanleitung: 1 Stk

Transportkoffer: 1 Stk

SJJ32 Stativ: 1 Stk.

Laserstab LS-24: 1 Stk.

Plus:

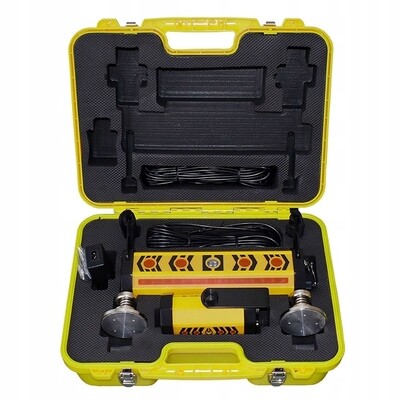

MC-1D - Maschinensensor mit eingebauter Batterie: 1 Stk.

MC-RC1 - Kabinendisplay: 1 Stk.

Kabel, das den Sensor mit dem Kabinendisplay verbindet: 1 Stck.

Kabel zum Anschluss der Stromversorgung aus der 12V/24V-Batterie (Klemmen): 1 Stk.

Ladegerät: 1 Stk.

Transportkoffer: 1 Stk.
