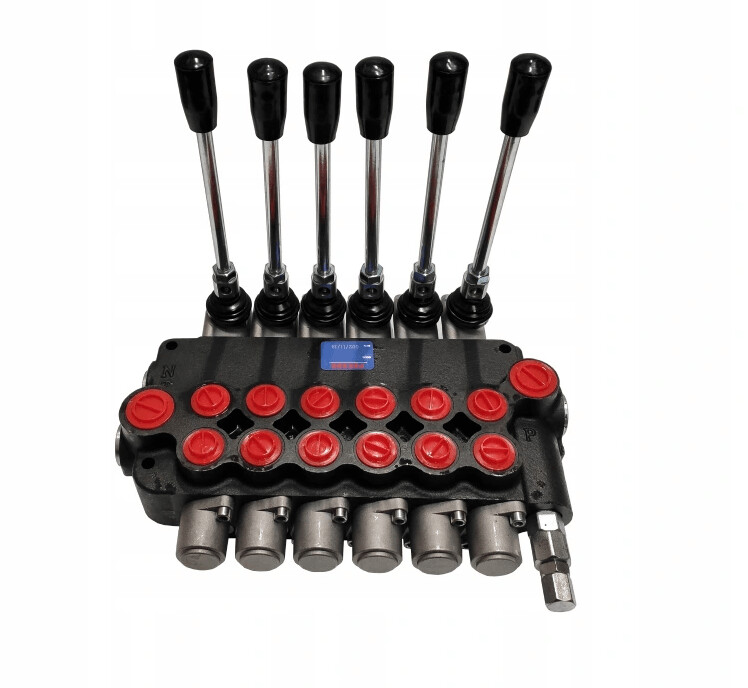

Hydraulikverteiler Monoblock Hebelsteuerung 40l 06P40 6 Fach

Haupteinsatzgebiet:

Es wird in Hydrauliksystemen in der Landwirtschaft, im Gartenbau, in der Forstwirtschaft, im Bauwesen und in der Industrie eingesetzt. Der Verteiler ist an verschiedene Maschinentypen angepasst: Landmaschinen, Traktoren, Spritzen, Frontlader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und für andere Anwendungen hydraulisch gesteuert.

Technische Daten:

Empfohlener Öldurchfluss im System: 0-40L/min

Steuerungsbeispiel: doppelt wirkende Hydraulikzylinder

Möglichkeit der Reihenschaltung an das bestehende System (erfordert Anschluss einer Druckhülse).

Steuerung:

Dreistellungshebel (1 - 0 - 2), federbelastet, d. h. er fährt in die vertikale Position zurück;

Neutralstellung 0 (Hebel hoch), Kolbenstange des Hydraulikzylinders steht - Öl läuft über.

Arbeitsstellung 1 (Hebel hoch), Kolbenstange des Hydraulikzylinders gleitet heraus.

Arbeitsstellung 2 (Hebel hoch), Kolbenstange des Hydraulikzylinders fährt ein.

Verbindung:

Pumpenversorgung (P): Innengewinde BSP 1/2"

Rücklauf zum Tank (T): Innengewinde BSP 1/2"

Ausgang für Sektionen (A, B): Innengewinde BSP 3/8"

Reihenschaltung (N): Innengewinde BSP 1/2"

Druckbereich Maximaler Zuluftdruck: 250 Bar;

Maximaler Rücklaufdruck: 50 bar;

Maximaler Druck in Abschnitten: 300Bar;

Bypassventil (Sicherheit) werkseitig auf 175 bar eingestellt.

Selbstnachstellend, volle Umdrehung 30 bar Verschiebung.

Empfohlener Temperaturbereich:

Zulässige Umgebungstemperatur: 40°C bis +60°C
