Verstärkte Struktur
Angepasst für die mechanische Steuerung des Anhebens des Rahmens und der Neigung der Schaufel.
Ein robuster Joystick, der die 2-Wege-Hydrauliksteuerventile des TURA (Lader) über zwei Kabel mechanisch steuert.
Es ermöglicht die Fernsteuerung (von der Kabine aus) von zwei Abschnitten des Verteilers, der sich außerhalb der Kabine befindet.
Komfortabler Kunststoffgriff ermöglicht sicheren Halt.
Anwendung:
Zur Steuerung eines Gabelstaplers, TURA 1, 2, 3 oder Cyclops-Laders in Traktoren wie:
URSUS
ZETOR
MF und Derivate.
Es ist perfekt für hydraulisch angetriebene Maschinen und Geräte.
Es kann in der Landwirtschaft, im Gartenbau, in der Forstwirtschaft und im Baugewerbe eingesetzt werden.
Es ist für den Einsatz in verschiedenen Maschinentypen geeignet, d. h. Landmaschinen, Traktoren, Spritzen, Wendemaschinen, Zyklopen, HDS-Lader, Baumaschinen, Lader, Bagger, Industriemaschinen und andere.
Einfach zu installieren.
Technische Spezifikationen:
Arbeitstemperatur: von -30°C / bis +80°C
Kabelöffnung Φ14 mm
M8 selbstsichernder Stift zur Fixierung des Kabels
Material:
ergonomischer, gehärteter Kunststoffgriff
Basis aus Aluminiumlegierung

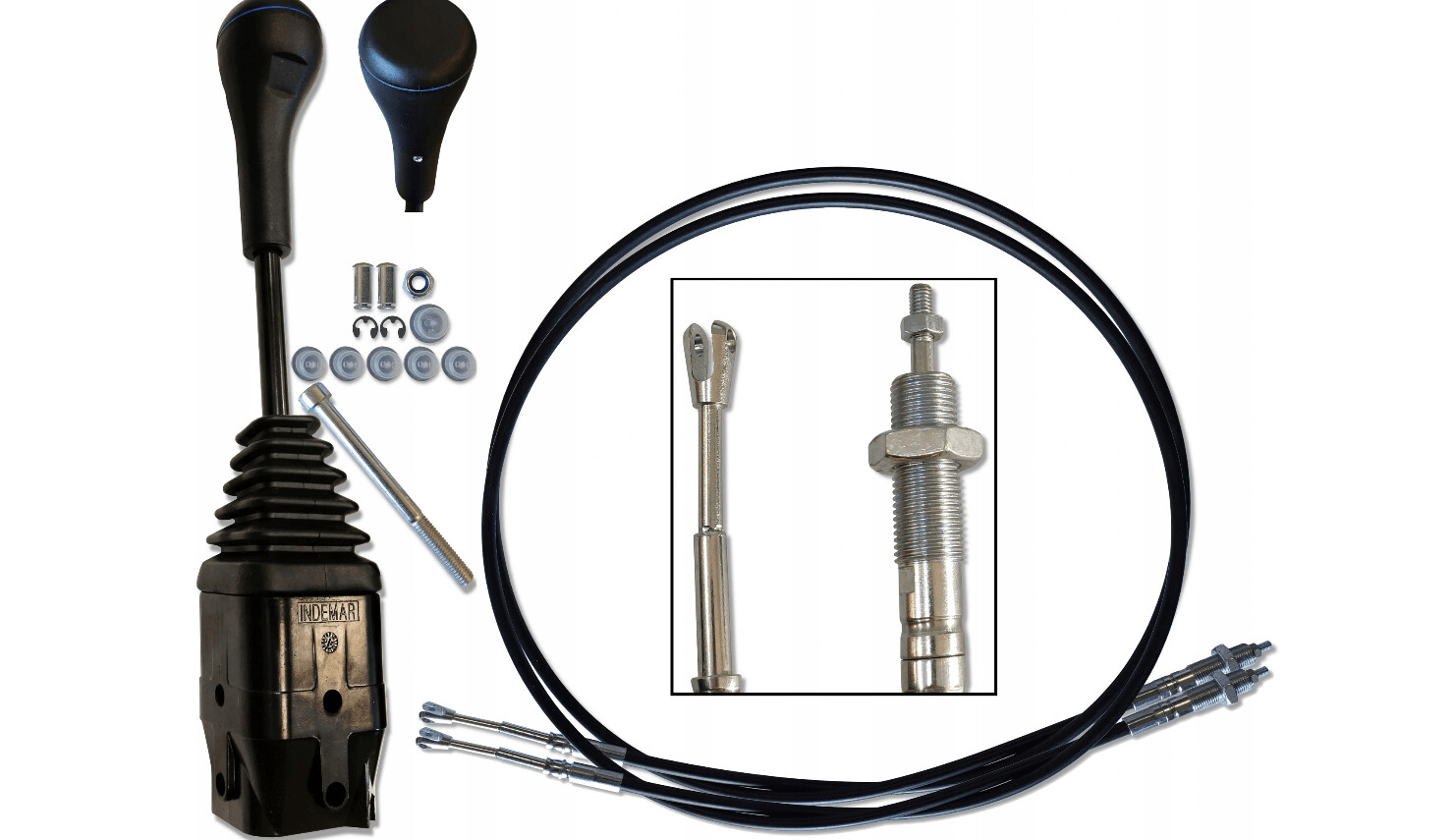

GABELJOYSTICK OHNE TASTEN + Bowdenzug 2m
2x Bowdenzüge zur Steuerung im Lieferumfang
Das Kabel eignet sich perfekt zur Steuerung von Hydraulikverteilern, die in Maschinen und hydraulisch angetriebenen Geräten verwendet werden, die über einen Joystick / Hebel gesteuert werden.
Tipps:
Installationsanleitung:
1. Heben Sie die Gummiabdeckung (A) an.
2. Öffnen Sie die Pastikverriegelung mit den Teilen (D, E, F, G, H).
3. Führen Sie die Kabel (B) und (C) in die Φ14-mm-Loch an der Unterseite des Joysticks ein.
4. Verbinden Sie die Kabelgabel (B) und (C) mit der Querstange durch die Schraube (F) und den Sicherungsring (G).
5. Bringen Sie die Gummiabdeckung (A) wieder an ihrem Platz an.
6. Stecken Sie nach der Montage des Joysticks die weißen Stopfen (H) in die freien Löcher.
Wir empfehlen, den Griff nicht zu drehen, da er bereits auf der richtigen Achse positioniert ist.
