2-teiliges Hydraulikset 40 l/min mit schwimmendem Abschnitt und Verriegelung für TURA schwimmend

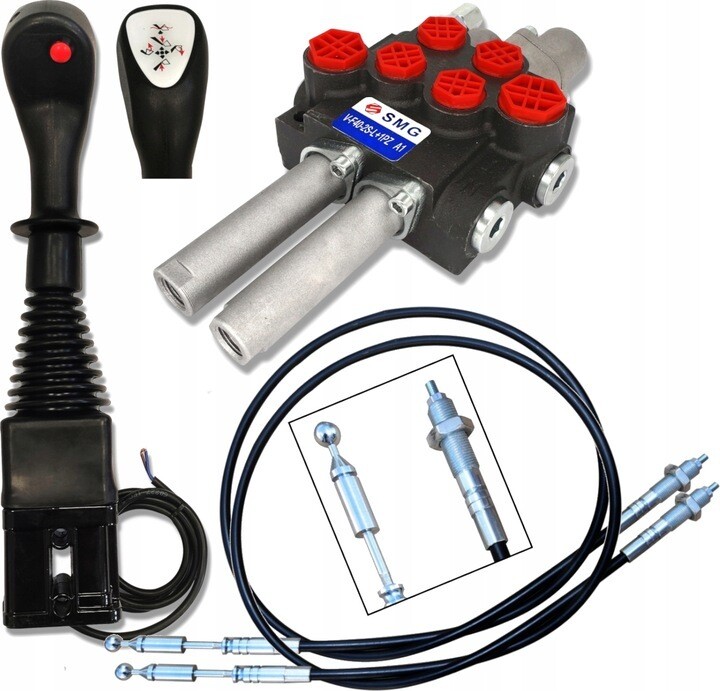

Zusammensetzung des Kits:

Kugel-Joystick mit 1 Taste [0171]

2x 1,5 m Kabel [0202]

2-teiliger Hydraulikverteiler 40 l/min – schwimmender Abschnitt + Riegel [1720]

Das Set eignet sich perfekt für hydraulisch angetriebene Maschinen und Geräte. Es gewährleistet eine effektive Steuerung von zwei Abschnitten bei TUR-Frontladern ( Anheben des Rahmens und Kippen der Schaufel ) .

Das Set bietet viele Vorteile , die sich auf die dynamische, schnelle und sichere Steuerung der Maschine auswirken.

Es kann in der Landwirtschaft, im Gartenbau, in der Forstwirtschaft und im Baugewerbe eingesetzt werden. Es eignet sich für den Einsatz in: landwirtschaftlichen Maschinen, Traktoren, Feldspritzen, Zyklopen, HDS-Ladern, Baumaschinen, Ladern, Baggern, Kehrmaschinen, Industriemaschinen und anderen.

Hochwertiger Monoblock-Verteiler in Parallelanordnung mit schwimmender (absorbierender) Kammer.

Es zeichnet sich durch eine kompakte Bauweise, stabilen Betrieb und hohe Vielseitigkeit aus.

Damit können Sie zwei doppeltwirkende oder (nach dem Verschließen eines der Anschlüsse) einfachwirkende Stellantriebe steuern.

Eine Reihenschaltung zum bestehenden System ist möglich (Druckhülse erforderlich).

Steuerung von der Kabine aus mit Seilen und Joystick.

!AUFMERKSAMKEIT! In einem bestimmten Verteiler befindet sich der Abschnitt mit einer Verriegelung nur in einem Abschnitt mit einer FLOATING-FUNKTION

Der Universalverteiler wird in verschiedenen Maschinentypen eingesetzt, wie zum Beispiel:

Zyklopie

Tury

Lader

Pflüge

Gabelstapler und viele mehr

Dreistufiger Schieber (1 – 0 – 2) mit Verriegelung

mit Verriegelung, d. h. es hält die Position in der Arbeitsposition selbständig

Position 0 Neutral (Joystick steht senkrecht – das Kabel ist locker) die Kolbenstange des Aktuators steht still – das Öl fließt zum Überlauf.

Arbeitsstellung 1 (Joystick schräg nach vorne) Die Kolbenstange des Zylinders fährt aus.

Arbeitsstellung 2 (Joystick in Schrägstellung nach hinten) Die Zylinderkolbenstange fährt ein.

Drei-Positionen-Schieberegler (1 – 0 – 2)

springt von selbst wieder auf

Position 0 Neutral (Joystick steht senkrecht – das Kabel ist locker) die Kolbenstange des Aktuators steht still – das Öl fließt zum Überlauf.

Arbeitsstellung 1 (Joystick schräg nach vorne) Die Kolbenstange des Zylinders fährt aus.

Arbeitsstellung 2 (Joystick in Schrägstellung nach hinten) Die Zylinderkolbenstange fährt ein.

Verbindung:

Leistung ( P ) BSP 1/2''

Rücklauf ( T ) BSP 1/2''

Ausgang für 3/8'' BSP- Abschnitte

Anschluss 1/2" BSP-

Technische Spezifikationen:

Öldurchfluss: 0 - 40 l/min

Maximaler Arbeitsdruck: 250 bar

Zulässige Umgebungstemperatur: -40℃ bis +60℃

Zulässige Öltemperatur: -15℃ bis +80℃

Ausgestattet mit einem Sicherheitsventil.
